燒堿(NaOH)是重要的化工原料,廣泛應用于造紙、紡織、印染等行業[1],2021年中國燒堿產量達3 891萬t。在燒堿生產中,隨著各工序的推進,堿液含量和溫度不斷升高,環境腐蝕性越來越強,因此在制堿各階段會選用不同的金屬材料,如碳鋼、不銹鋼、鎳基合金等[2]。降膜蒸發器屬于固堿最終濃縮系統,接觸高溫高含量堿液,其適用的耐堿蝕材料只有工業純鎳。另外,制堿過程中殘留的雜質如NaCl、NaClO3等也加劇了堿液對材料的腐蝕[3]。在熱濃燒堿中,鎳腐蝕主要表現為均勻腐蝕,受堿液溫度、NaOH含量、流速、和雜質含量等因素的影響[4-5],另外,在300~500 ℃熱濃燒堿(NaOH質量分數75%~98%)中沒有退火處理的鎳易發生晶間腐蝕。工藝環境不同將導致鎳的腐蝕狀態存在差異。

國內某化工廠降膜蒸發器降膜管(純鎳管)在使用1 a多后就發生了泄漏。該降膜蒸發器具有內外兩層結構,如圖1所示。降膜管為內層,其內部介質是堿液,160 ℃、60%(質量分數)NaOH溶液從降膜管上端口流入,加熱濃縮后從下端口出;內外層間介質為高溫熔鹽,其入口溫度為390~430 ℃。為分析蒸發器降膜鎳管的腐蝕泄漏原因,避免類似事故再次發生,采用光學顯微鏡、掃描電鏡和電子探針等分析手段對泄漏管材的外觀、化學成分、顯微組織、斷口形貌進行檢驗,研究了鎳管在特定高溫高濃度燒堿中的腐蝕行為。

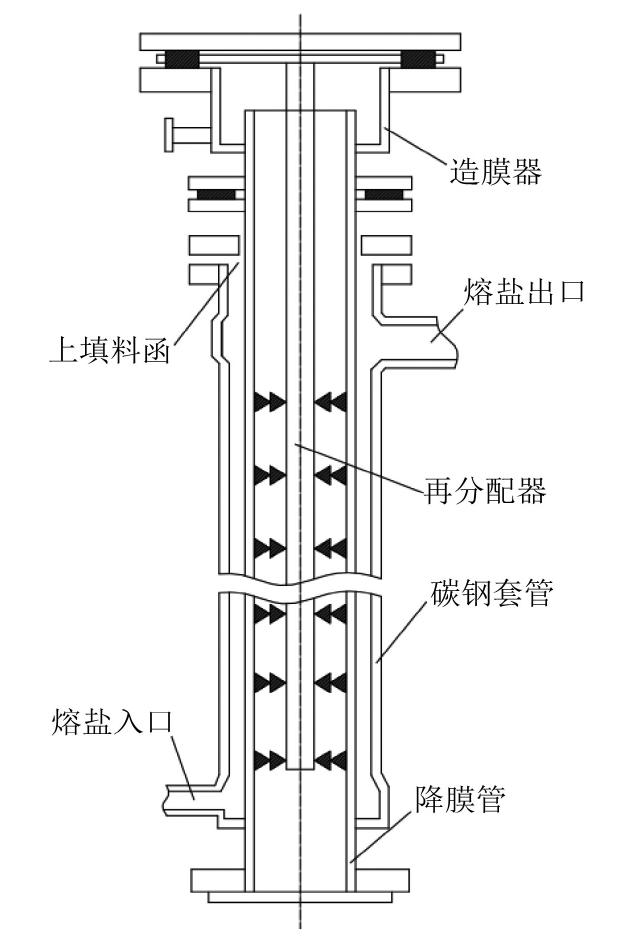

圖  1  降膜蒸發器結構示意圖
Figure  1.  Schematic diagram of falling film evaporator

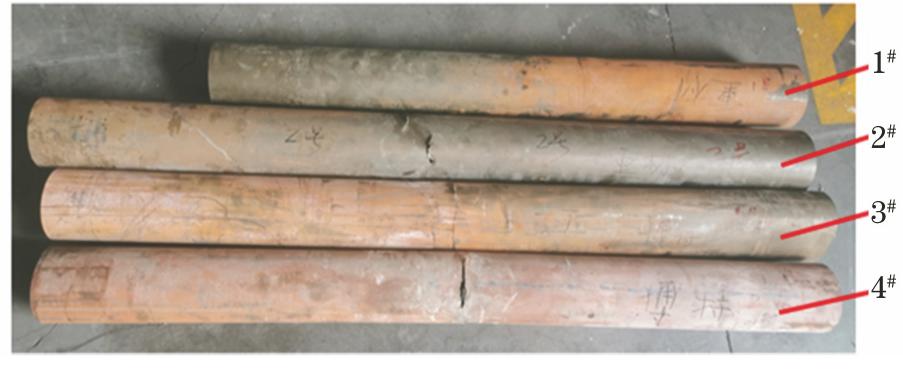

從現場4支泄漏失效鎳管的泄漏區域(均位于管中下部)鋸切1.2~1.5 m長的管道用于測試分析,如圖2所示。

圖  2  失效鎳管外壁的宏觀形貌
Figure  2.  Macrograph of outer wall of failed nickle tubes

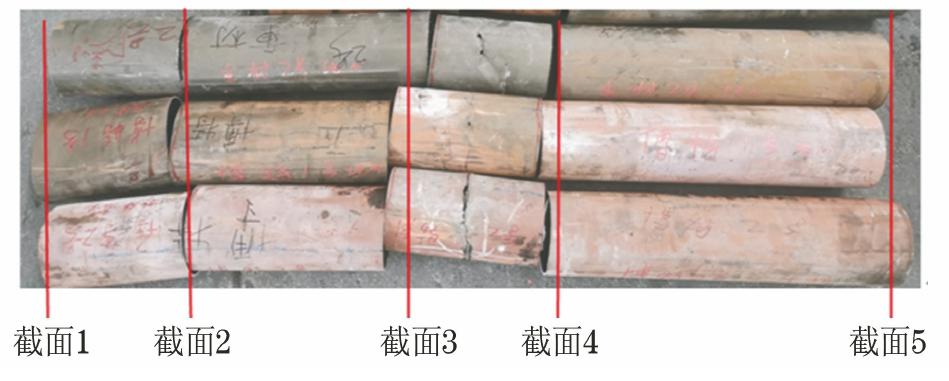

樣品解剖分析前,將樣品鋸切為4部分,其中截面3和截面4之間為管材泄漏部位,如圖3所示。采用壁厚千分尺分別測量5個截面上均勻分布的8個測試點處壁厚,結果如圖4所示。可以看出,4根管材均存在不同程度的腐蝕,由截面1到泄漏部位壁厚逐漸減薄,隨后壁厚又逐漸增加,說明腐蝕在泄漏部位最嚴重,向兩端逐漸減弱,且腐蝕不是均勻腐蝕,同一截面不同測試點壁厚也存在較大差異,在截面3和截面4上,壁厚差異最明顯,存在明顯的一半壁薄,一半壁厚的現象,且泄漏位置正好位于壁薄一側。

圖  3  失效鎳管壁厚檢測截面
Figure  3.  Cross sections of failed nickle tubes for wall thickness measurement

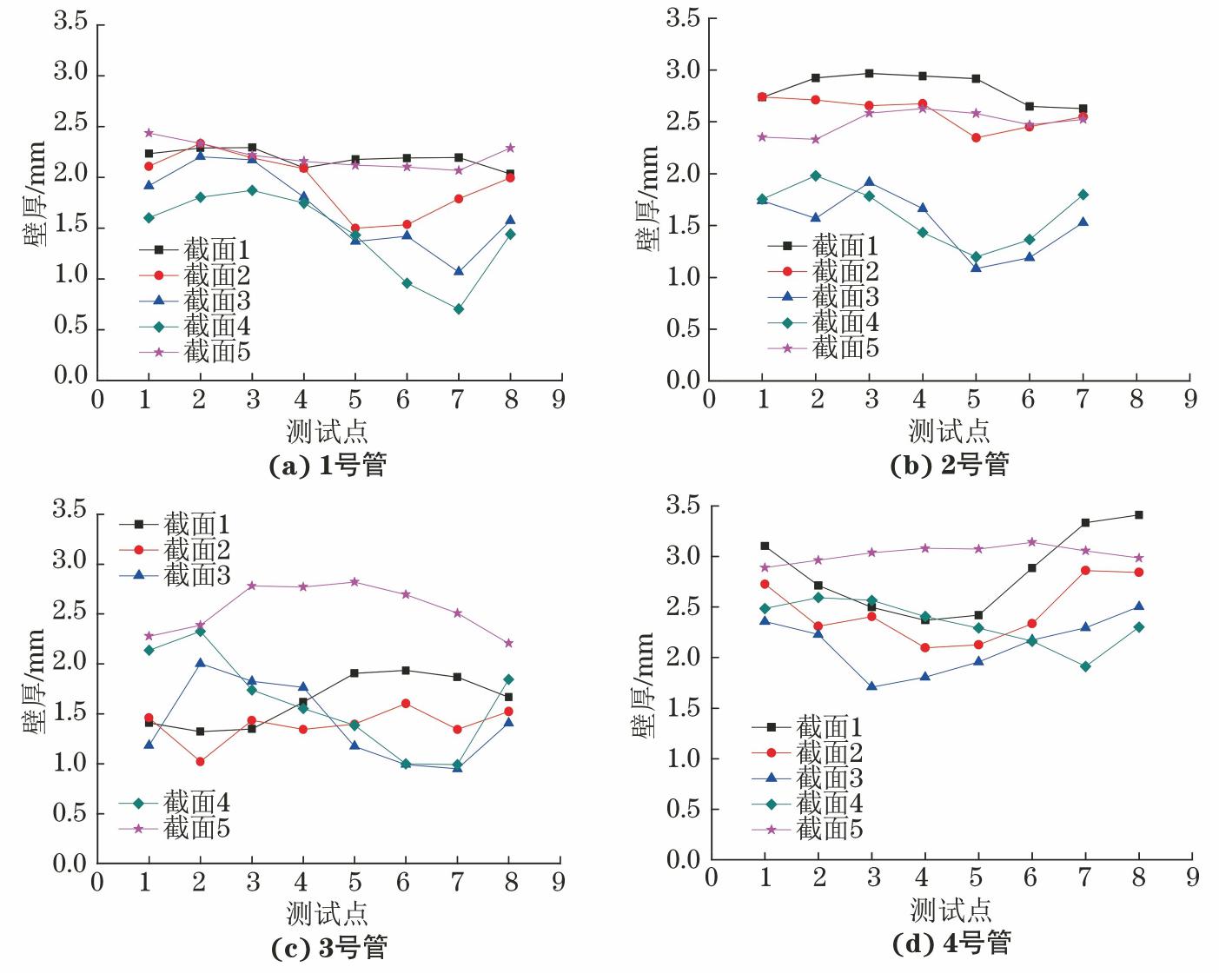

圖  4  失效鎳管壁厚檢測結果
Figure  4.  Test results of wall thickness of failed nickle tubes

將管道切開后,觀察其內壁。結果發現,管道內壁發生嚴重腐蝕,存在腐蝕坑和裂紋。其中,1號,3號管腐蝕以點蝕為主,1號管減薄區域出現直徑約50 mm的蝕坑,如圖5(a)所示,3號管泄漏處出現直徑約4 mm的蝕坑,如圖5(c)所示;2號、4號管泄漏區域出現沿徑向蔓延的裂紋,裂紋約占管道徑向周長的1/3,如圖5(b)、5(d)所示。

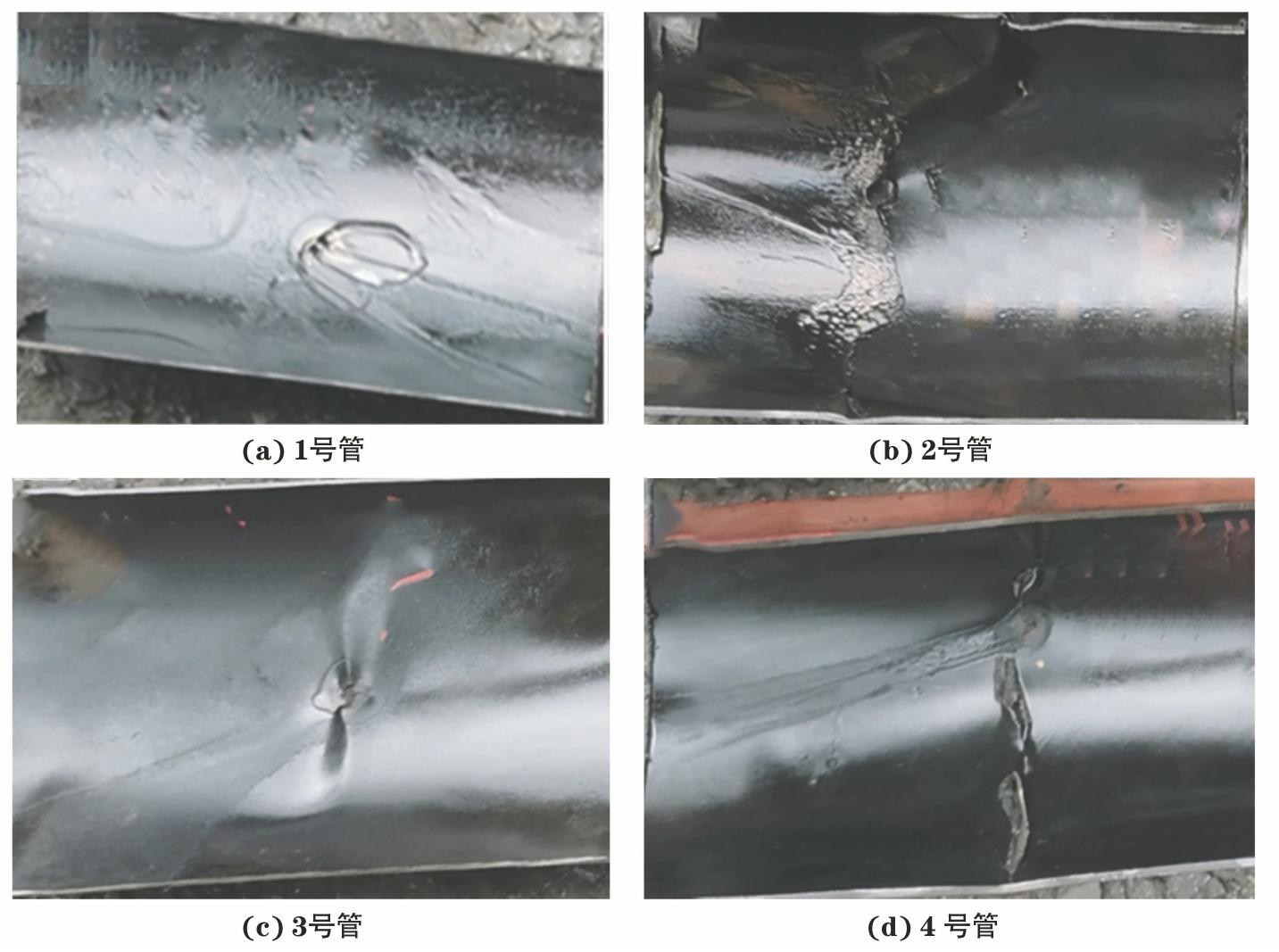

圖  5  失效鎳管內壁宏觀腐蝕形貌
Figure  5.  Macro corrosion morphology of inner walls of failed nickle tubes

利用電火花線切割從4支鎳管泄漏區域取直徑約25 mm的樣品,然后采用OLYMPUS-GX51金相顯微鏡對試樣的顯微組織進行觀察,結果如圖6所示。由圖6可見,4支鎳管基體組織均為奧氏體孿晶組織。1號、2號管內壁出現明顯的因腐蝕導致的壁厚減薄,晶界處未發現裂紋,如圖6(a)、(b)所示;3號、4號管內壁的晶界較寬,存在沿晶腐蝕痕跡,而外壁晶界無變化,如圖6(c)、(d)所示,說明腐蝕從管內壁開始沿晶界向外壁擴展。

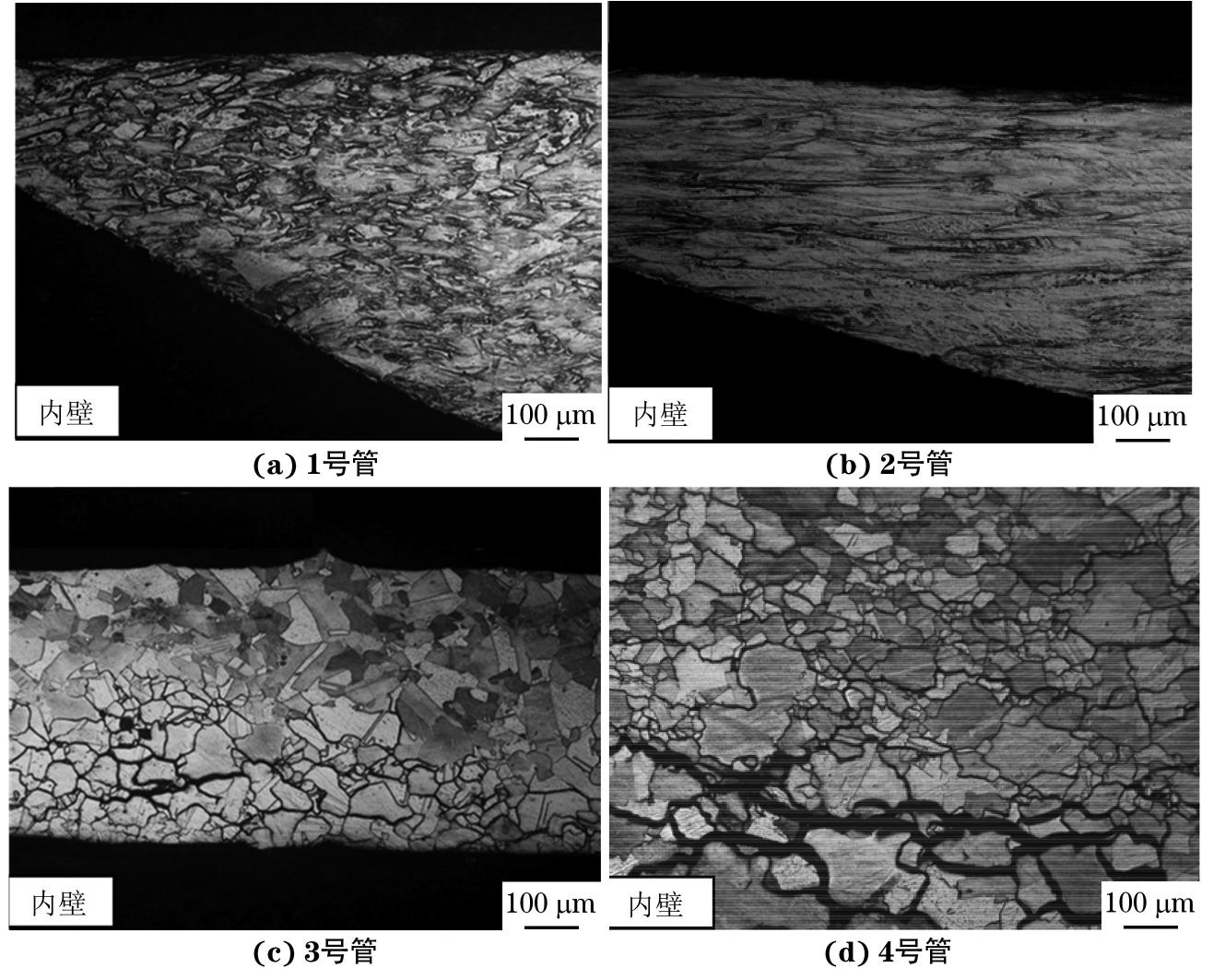

圖  6  失效鎳管顯微組織
Figure  6.  Microstructure of failed nickle tubes

從鎳管泄漏區域取樣,采用EVO 10掃描電鏡(SEM)觀察試樣表面和斷口腐蝕形貌,結果如圖7~10所示。結果表明,4支鎳管內壁呈大面積不同程度的腐蝕。其中,1號,2號管內表面呈局部液流沖刷腐蝕形成的坑、溝槽形貌,在1號管斷口處可觀察到結晶鹽狀形貌,見圖7(b);而3號,4號管內表面光滑,腐蝕產物呈片層狀,放大后可觀察到有網狀裂紋痕跡,形狀與晶界圖案類似,在3號管斷口可觀察到大量整齊排布的四棱錐形晶粒,見圖9(c)。

圖  7  1號管內表面和斷口的腐蝕形貌
Figure  7.  Corrosion morphology of inner surface (a) and fracture (b) of tube No.1

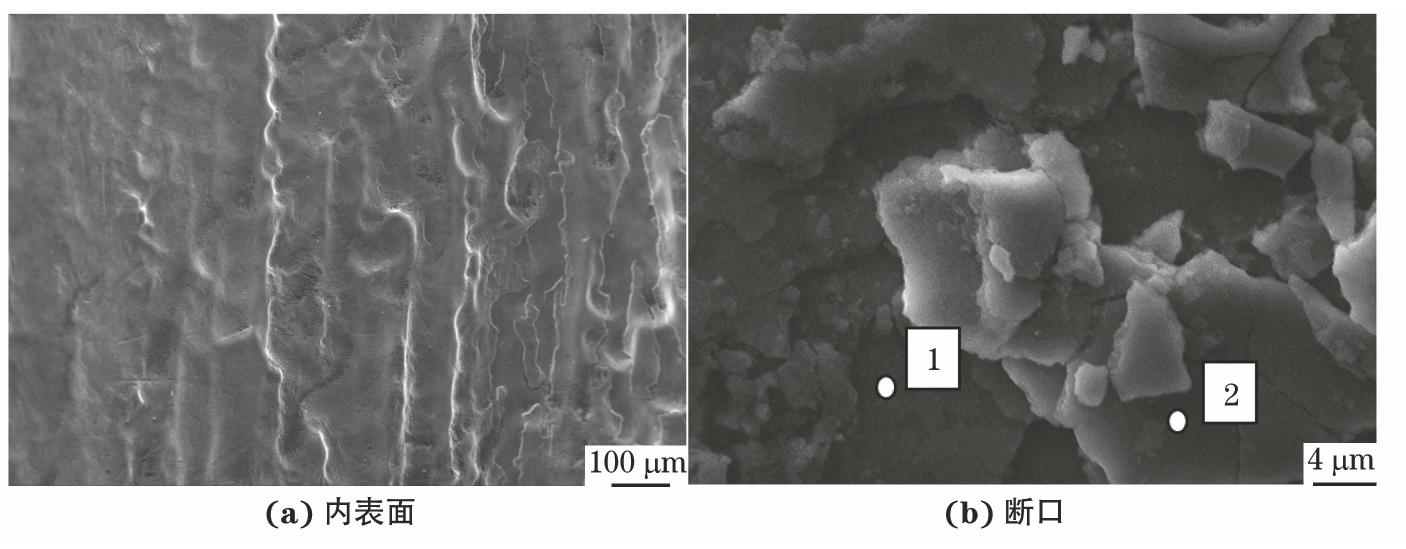

圖  8  2號管內表面和斷口的腐蝕形貌

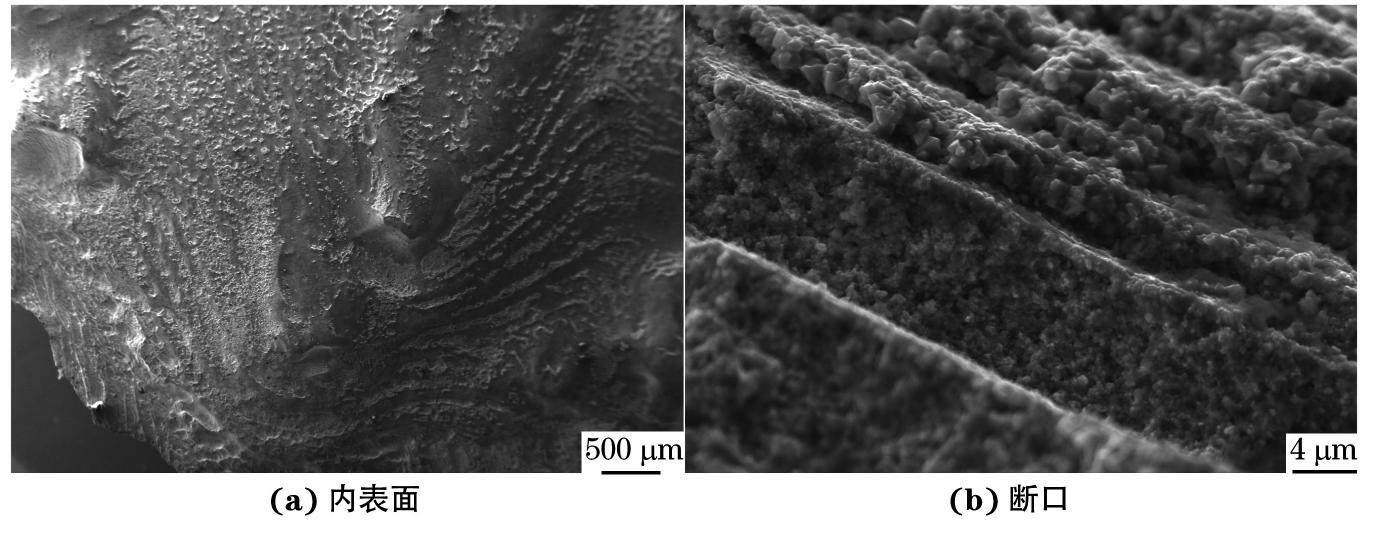

Figure  8.  Corrosion morphology of inner surface (a) and fracture (b) of tube No.2
圖  9  3號管內表面和斷口的腐蝕形貌

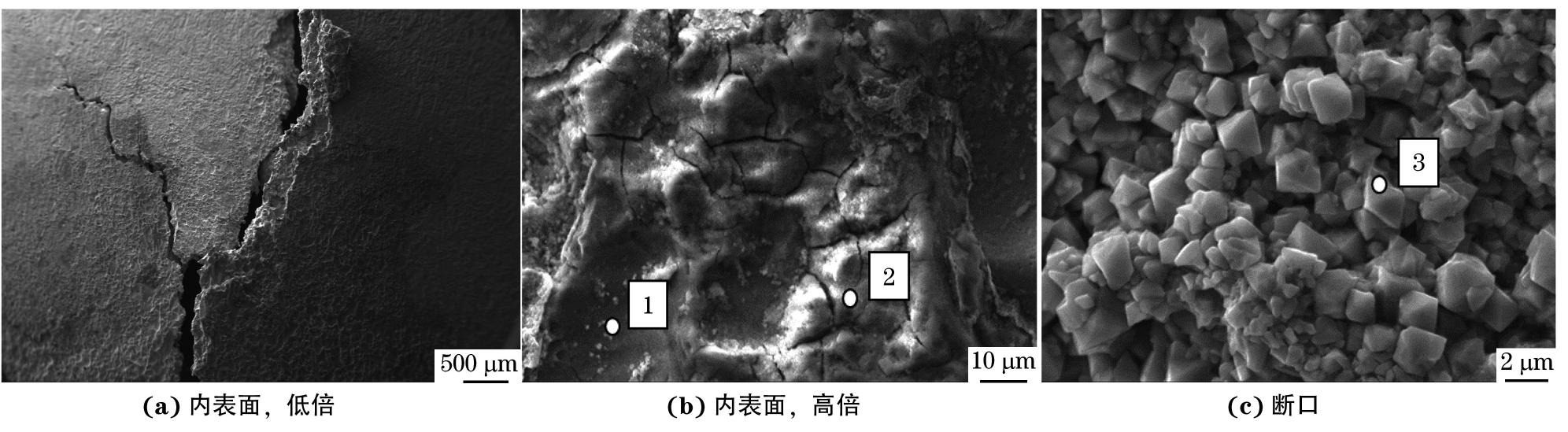

Figure  9.  Corrosion morphology of inner surface at low (a) and high (b) magnification and fracture (c) of tube No.3

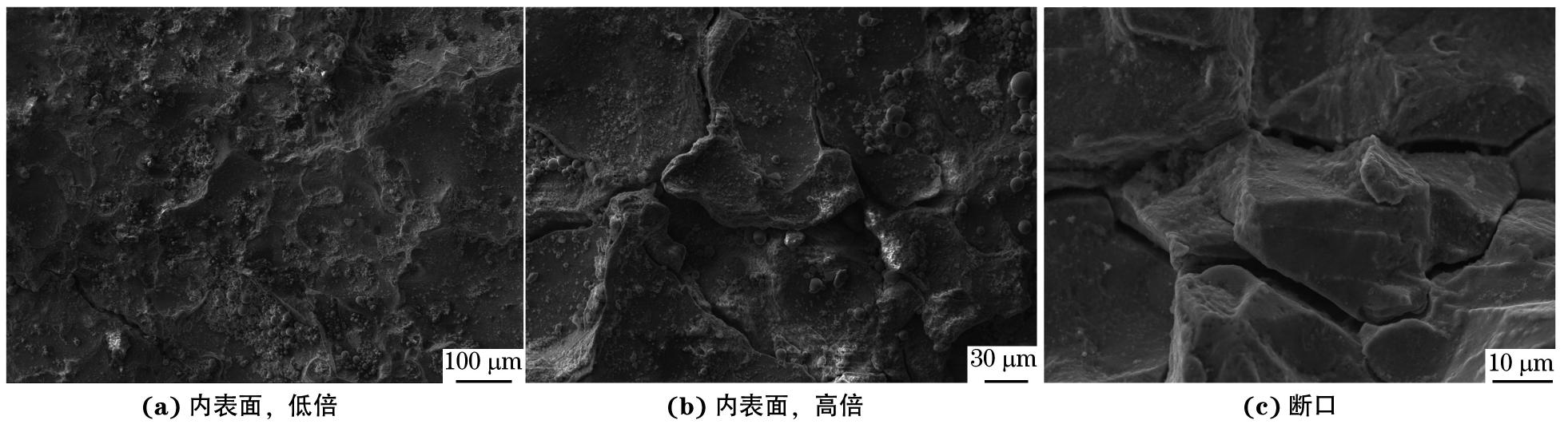

圖  10  4號管內表面和斷口的腐蝕形貌
Figure  10.  Corrosion morphology of inner surface at low (a) and high (b) magnification and fracture (b) of tube No.4

采用EPMA 1720電子探針附帶的能譜儀(EDS)對1號管斷口腐蝕區域結晶鹽狀形貌和3號管泥巴紋狀腐蝕產物的化學成分進行分析,結果如表1所示。結果表明,1號管斷口處結晶鹽狀形貌的腐蝕產物主要由Ni和O組成,點2處Ni含量明顯低于點1處,同時還含有0.23%(質量分數)Cl-,說明該區域腐蝕產物主要是NiO晶體,同時含有NaCl等鹽類雜質。3號管泥巴紋狀腐蝕產物的主要元素也是Ni和O,所以該區域腐蝕產物主要由NiO晶體構成,且點2處O含量明顯高于點1處。

表  1  不同測試位置腐蝕產物的化學成分
Table  1.  Chemical composition of corrosion products at different test positions
測試位置 質量分數/%
Ni Fe O Si S K Ca Mn Cl Na
1號管點1 83.87 0.36 15.43 - - - - -   0.33
1號管點2 69.87 1.98 27.26 - - 0.15 0.09 - 0.23 0.42
3號管點1 92.05 0.35 7.25 - - - - 0.35 - -
3號管點2 70.87 1.35 26.06 0.27 0.18 0.2 0.10 0.38 - -
3號管點3 72.87 0.43 26.29 - - - 0.07 -   0.34

通過對4支鎳管壁厚檢測發現,鎳管腐蝕很不均勻,在中下部區段,管壁局部大幅度減薄,發生穿孔泄漏。這主要由于在降膜管上端口,原料堿液在較低溫度(160 ℃)下經分配器形成沿管壁均勻下降的液膜,并與管外熱的熔鹽(390~430 ℃)發生對流傳熱,液膜溫度不斷提高,堿液中NaOH含量逐漸增大,最終堿液濃縮為無水熔融燒堿,以400 ℃左右溫度從降膜管下端口流出。由此可見,降膜管所處環境介質的溫度、NaOH含量從上至下不斷提高,下部的溫度與NaOH含量均高于上部,且差異很大。因此,降膜管的腐蝕應從上部至下部逐漸加劇,形成下部腐蝕程度高于上部的不均勻狀態。在降膜管下部,由于液膜蒸發減薄,液膜流速加快,當操作不當時,向下均勻流動的液膜容易破裂,引起偏流,這時管壁上出現干壁區,而與之相鄰的區域管壁受到高溫和高流速堿液及雜質NaClO3的作用,腐蝕劇烈,呈沖刷狀、潰瘍狀腐蝕形貌,管壁大幅度減薄,最終穿孔。

鎳管腐蝕產物分析結果表明,腐蝕產物的主要成分是NiO,說明腐蝕過程有氧參與。而降膜管在運行階段,沒有空氣對流,同時堿液中溶解的氧有限,因此腐蝕氧必定是由堿液中的雜質帶入。而原料堿中一般含有一定量的NaClO3,NaClO3在260~290 ℃會分解產生NaCl和氧[6]。從降膜管上部入口至NaClO3分解溫度所對應的鎳管區段,其接觸的堿液溫度,NaOH含量均低于下部,且NaClO3未分解,因此該區段降膜管腐蝕較輕。在NaClO3分解溫度相對應的鎳管區段,NaClO3分解生成氯化鈉和氧,新生成的氧將鎳氧化成NiO;若NiO能在鎳表面形成一層完整的膜,就可以對鎳管起到保護作用,但NiO還未覆蓋整個鎳管表面就被堿液沖刷掉,新分解的氧又不斷將裸漏的金屬鎳氧化成NiO,隨即又被沖刷掉。不斷的氧化-沖刷循環最終造成鎳管的穿透性腐蝕。在無水熔融燒堿的鎳管區段,隨著氧的消耗和逸出,堿液膜中的氧含量逐漸降低,堿液對鎳管的腐蝕相應減弱。因此,降膜管NaClO3分解溫度區段腐蝕最嚴重,向兩端腐蝕逐漸減弱。

(1)固堿開車時,腐蝕首先沿晶界進行,流動的高溫堿液將表面一層腐蝕產物沖刷,裸露出新的金屬表面,腐蝕產生的NiO不能形成完整的保護膜,不斷被沖刷掉,使腐蝕沿晶界不斷發展。

(2)由于工況不佳或操作不當,降膜管內堿液液膜分布不均勻,產生干壁區,導致局部區域腐蝕加劇,造成泄漏。

(3)該化工廠使用的原料堿中含有一定量的NaClO3。NaClO3在260~290 ℃溫度范圍發生分解產生氧,引起降膜管中下部強烈的化學腐蝕,造成腐蝕泄漏。

為提高降膜管使用壽命,廠家在使用設備時應確保設備的最低生產負荷不低于滿負荷的70%,同時控制原料堿中NaClO3的含量,調整原料堿中添加糖的加入量和質量,保證NaClO3的充分還原。
